ממסר

אחד מהרכיבים הבסיסיים ביותר המאפשר בקרה על הזרם הוא ממסר.הממסר הוא מפסק חשמלי שפעולתו מבוקרת חשמלית.
הזרם הדרוש להפעלת הממסר הוא בדרך כלל קטן ולעומת זאת הזרם שהממסר מסוגל להעביר גדול מאד
(בהתאם לנתוני הממסר).

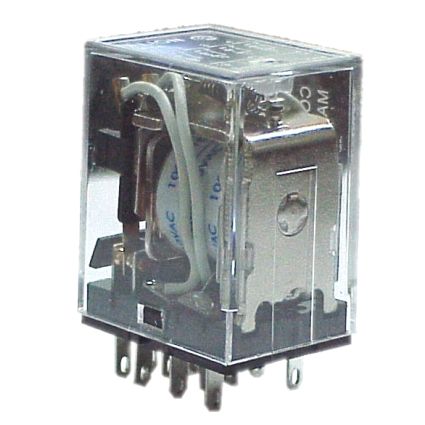

ממסר מראה כללי:

ממסר

השרטוט הבא מראה את הממסר שבתמונה בשני היטלים:

תרשים ממסר בשני היטלים

ניתן לראות שפיני החיבור הנמצאים בתחתית ממסר זה מסודרים במעגל בתחתית הממסר. חיבור זה מאפשר לחבר ולנתק את הממסר בקלות מתושבתו. פיני ממסר זה מחוברים כמתואר בסכמה החשמלית הבאה:

תרשים מגעי הממסר

פינים אחד (1) ועשר (10) מחוברים לסליל הממסר.
פינים (11), (6) ו (1) נקראים בדרך כלל חיבור משותף או com.
פינים (8), (5) ו (4) נקראים בדרך כלל מגע רגיל סגור או NC.
פינים (9), (7) ו (3) נקראים בדרך כלל מגע רגיל פתוח או NO.
*נתונים אלה נכונים לממסר זה והינם יכולים להשתנות ממסר לממסר.

עיקרון פעולת הממסר:

הממסר בנוי משלשה חלקים עיקריים והם סליל ליבה ומגע.
כאשר יעבור זרם בסליל יווצר אלקטרו מגנט על הליבה ובכך הליבה תמשוך לכיוונה את המגע היושב על הציר.
איך המגע חוזר למקומו?
ישנו קפיץ שדואג להחזיר את המגע חזרה ברגע שהזרם ינותק מהסליל והשדה המגנטי יאבד.

עיקרון פעולת הממסר

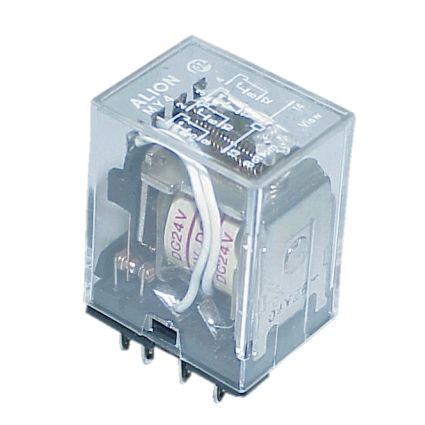

ממסרים נוספים בשלל צורות ודגמים:
